Спектра-аналізатор TinySA ULTRA з 4 " екраном, Частотний діапазон 100 кГц - 800 МГц (до 6 ГГц в режимі ULTRA)

Спектра-аналізатор TinySA ULTRA  з 4 " екраном

Частотний діапазон 100 кГц - 800 МГц (до 6 ГГц в режимі ULTRA)

TinySA Ultra це продовження розвитку відомого багатьом компактного аналізатора спектру та генератора стандартних сигналів в одному корпусі TinySA. TinySA Ultra може не тільки виступати в ролі звичайного аналізатора спектру, у нього ще є купа різних режимів роботи, можливості по модуляції та демодуляції сигналів та маса інших функцій, необхідних користувачеві.

  При певних налаштуваннях і правильно підібраних антенах, можна обчислювати наявність дрона, що наближається, що дуже актуально для військових у зоні бойових дій.

Режим Ultra вимкнено за замовчуванням, але його можна увімкнути за допомогою команди CONFIG/MORE/ENABLE ULTRA, використовуючи код 4321 для розблокування.

  Портативний частотний аналізатор TinySA Ultra із вбудованим акумулятором працює у надширокому діапазоні 100KHz – 6GHz, дозволяє ідентифікувати та моніторити радіосигнали майже будь-якого радіопристрою. Комплект поставки дозволяє повноцінно використовувати пристрій прямо із коробки. Такий прилад може бути корисним, якщо вам необхідно зрозуміти, на яких частотах працює той чи інший ВЧ-прилад. Яка амплітуда випромінюваного сигналу? Чи є гармоніки на виході передавача, який їхній рівень? За допомогою такого приладу можна проводити швидкий аналіз ВЧ ефірної обстановки. Точно наводити ВЧ антени на джерело сигналів. Перевіряти правильність роботи РЧ-пристроїв. Також можливе визначення параметрів модуляції, вимірювання фазових шумів, вимірювання коефіцієнта шуму, вимірювання гармонійних та не гармонійних спотворень тощо.

Технічні характеристики TinySA Ultra

• Інтерфейс користувача:
• Роздільна здатність екрана 480*320 пікселів
• Діагональ екрану 4″
• Кольоровість 16 біт на піксель
• Резистивний тачскрін
• Управління джойстиком
• Управління по USB
• Опціонально управління через вбудований USART
• Лінійні перетворювачі напруги для зниження рівня перешкод

Характеристики аналізатора спектра:

• Частотний діапазон від 100 кГц до 800 МГц у звичайному режимі та до 6 ГГц у режимі ULTRA
• Вхідний опір 50 Ом, коли атенюатор включений на 10dB або більше
• Регульований ручний або автоматичний вхідний атенюатор сигналів з діапазоном від 0 dB до 31 dB і кроком 1 dB
• Максимальний вхідний рівень сигналів +10 dBm з вимкненим атенюатором
• Максимальний короткочасний рівень +20 dBm з включеним атенюатором 30 dB
• Рекомендована максимальна вхідна потужність +5 dBm з атенюатором, що працює в автоматичному режимі
• Для максимально коректних вимірювань дотримуйтесь рівня сигналу на вході не вище -25dBm
• Точка компресії для вимірювання інтермодуляційних спотворень 3 порядку (IIP3) +15dBm з вимкненим атенюатором
• Точка компресії в 1dB на -1dBm з вимкненим атенюатором
• Роздільна здатність детектора потужності 0,5 dB. Лінійність залежно від частоти +/-2 dB
• Абсолютна точність детектора рівня потужності після калібрування +/-2 dB
• Вбудований МШУ на 20dB LNA з рівнем шуму 5dB
• Найнижчий помітний сигнал без LNA на частоті 30 МГц при використанні смуги пропускання з роздільною здатністю 30 кГц -102 dBm
• Найнижчий помітний сигнал з LNA на частоті 30 МГц при використанні смуги пропускання роздільної здатності 200 Гц -145 dBm
• Точність частоти, що дорівнює обраній роздільній здатності смуги пропускання
• Фазовий шум -90dB/Hz на зміщенні 100 кГц і -120dB/Hz на зміщенні 1 МГц
• Динамічний діапазон при використанні смуги пропускання з роздільною здатністю 30 кГц 70 dB
• Дозволяючі фільтри 0.2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц
• Дозвіл сканування 51, 101, 145, 290 або 450 точок
• Швидкість сканування понад 1000 точок за секунду
• Автоматична оптимізація фактичних точок сканування для забезпечення охоплення всього діапазону сканування незалежно від вибраного дозволу смуги пропускання
• Вихід на навушники для прослуховування демодульованого сигналу (тільки AM)

Генератор стандартних сигналів:

• Синусоїдальний сигнал з рівнем гармонік менше -40dB в діапазоні від 100 кГц до 800 МГц
• Рівень вихідного сигналу з кроком 1dB в діапазоні від -113dBm до -18dBm
• До 800 МГц можна вибрати 2 варіанти точності генерації за вихідним сигналом:
• 1) Чистий сигнал: меандр аж до 4.4ГГц з грубим налаштуванням частоти та низькою точністю рівнів вихідного сигналу
• 2) Високоточний режим: максимальне придушення гармонік до 5.4ГГц з гарною роздільною здатністю по частоті аж до 800МГц, точні рівні сигналів на виході генератора
• Точність вихідного рівня +/- 2 dB до 800 МГц в діапазоні від -72 dBm до -18 dBm, менша точність нижче -72 dBm, ще менша точність нижче -110 dBm
• Діапазон частот від 44Hz до 800 МГц
• Окремі налаштування за модулюючим сигналом для AM і FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні
• Глибина модуляції від 10% до 100%
• Девіація частоти FM від 1 кГц до 300 кГц
• Калібрувальний генератор: генератор меандру з рівнем виходу -35.6dBm. Підключений до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц

Характеристики батареї:

• Час зарядки приблизно 1 годину при струмі 500мА.
• Час роботи на повністю зарядженому акумуляторі приблизно 2 години.

Комплектація:

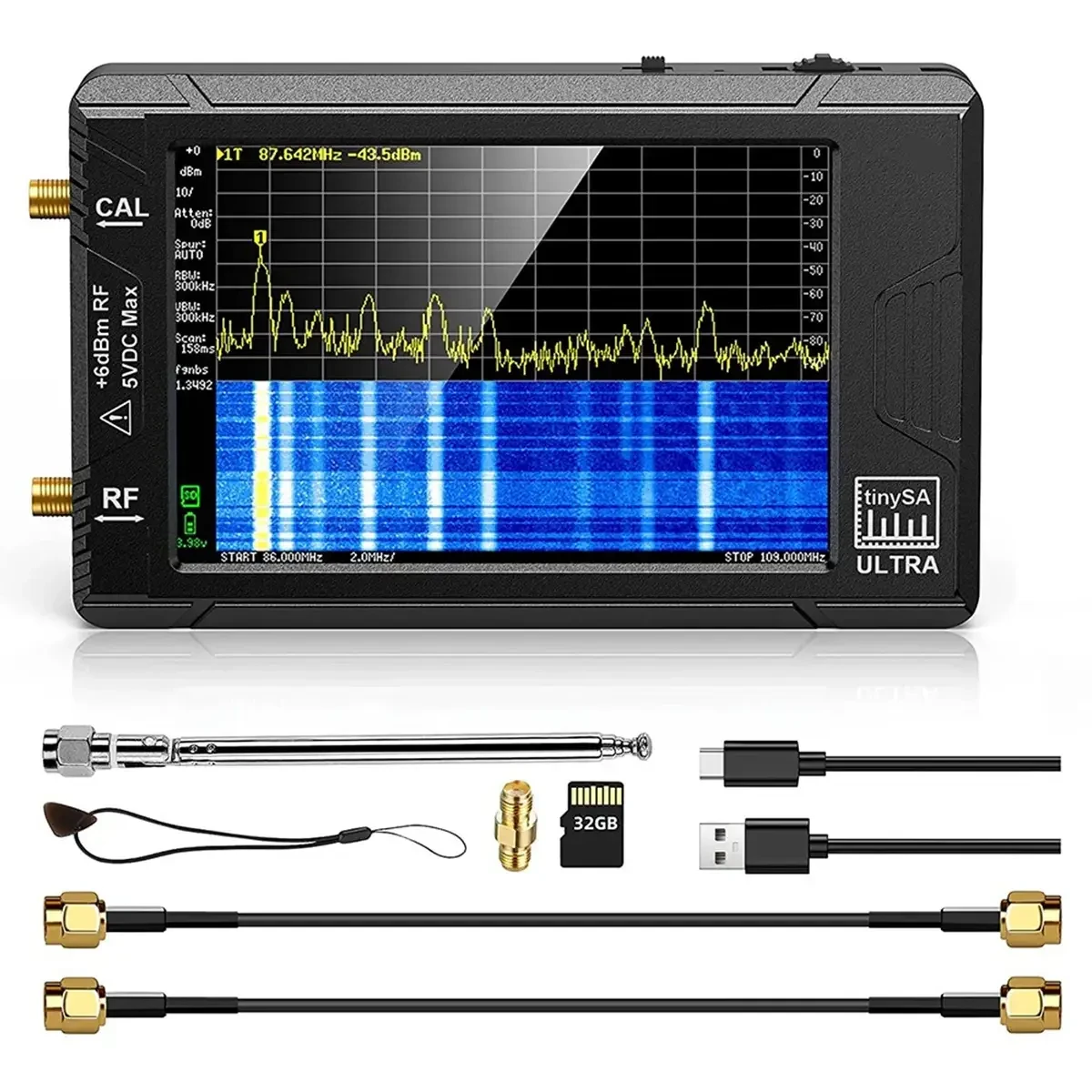

• TinySA Ultra (з акумулятором 3000mAh) – 1 шт.
• USB Type-C дата кабель – 1 шт
• Кабель 30cm ALSR100SMA – 2 шт
• Перехідник SMA female -SMA female - 1 шт
• Телескопічна антена – 1 шт
• Ремінець зі стілусом – 1 шт
• Карта пам'яті 32GB MicroSD card – 1 шт
